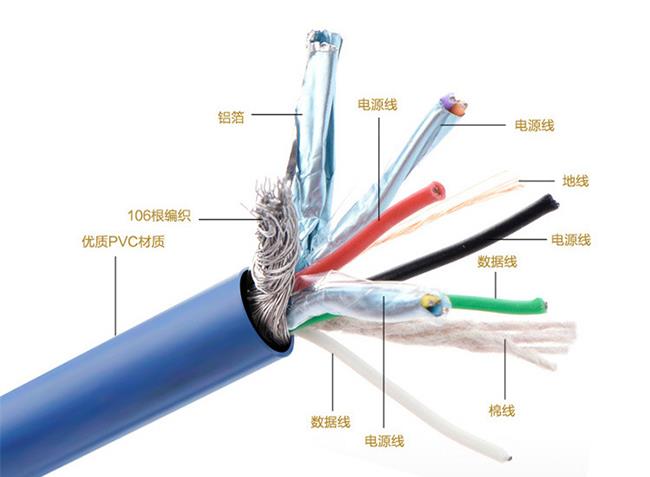

Hepimiz biliyoruz ki, müşteri tarafından talep edilen empedans, mümkün olduğu kadar küçüktür ki bu da şarjı veya iletimi için faydalıdır. Yani usb3.0 veri telinin empedansı nedir? Hadi bir bakalım:
1. İzolasyon teli çapı: İzoleli telin çapı artar - empedans artar; İzoleli telin çapı eşit değildir - empedans tekdüze değildir.
2. İletken teli çapı: iletkenin tel çapı artar - empedans azaltılır; İletkenin tel çapı tek tip değildir - empedans tekdüze değildir. Tasarım iyileştirme: empedans çok küçüktür, tel çapını arttırır veya köpürme derecesini arttırır. Proses iyileştirme: Suyun kapasitansı küçük ayarlanmış, büküm sırasında çekirdek telinin deformasyonunu engellemeye dikkat edin ve koaksiyal örgü sırasında gerginlik ayarına dikkat edin.
3. Köpürme derecesi: köpürme derecesi artar - dielektrik sabiti azalır - empedans artar; köpürme derecesi eşit değildir - dielektrik sabiti eşit değildir - empedans eşit değildir.
4, büküm adımı: a) ekransız çift: bükülmüş perde azalır - empedans azalır; b) ekranlı çift: bükülmüş perde artar - empedans azalır;
5, sarma: paketin etrafına büyük gerginlik - alüminyum folyo sıkı - düşük empedans.
6, kablo eğimi (çift korumalı olmayan): kablo eğimi azaltma - empedans azaltma.
7, kablo sarma (çift olmayan koruma): kablo sıkı - empedans azaltılır.
8, dokuma elastik (çift olmayan koruma): örgülü sıkı - empedans azaltma.
Harici sızdırmazlık (eşleşmeyen): dış sızdırmazlık - düşük empedans
