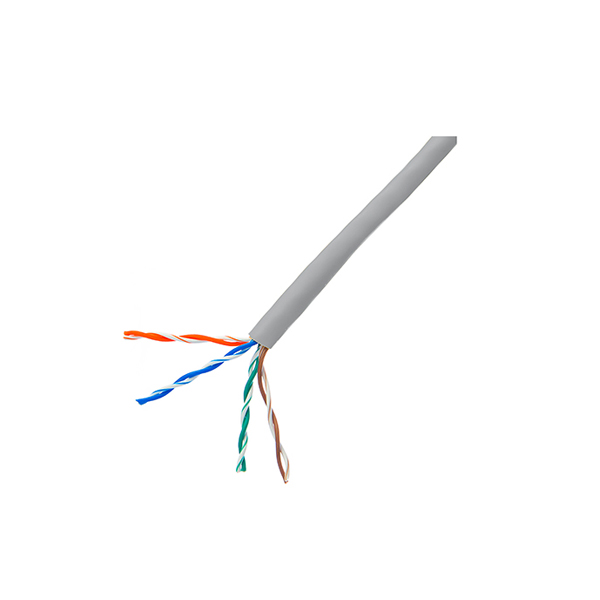

ekransız bükümlü çift Cat5e Tel
Blendajsız bükümlü çift Cat5e teli, mevcut blendajlı bükümlü çift Cat5 telinin performansının bir kısmını iyileştirdikten sonra ortaya çıkan bir teldir. Yakın uç karışma, zayıflama karışma oranı ve geri dönüş kaybı gibi birçok performans parametresi mevcuttur. Arttı, ancak iletim bant genişliği hala 100MHz.
Bükümlü çift Cat5e teli, dört sargı çifti ve bir çekme kablosu kullanır. Çiftin rengi, beyaz turuncu, turuncu, beyaz yeşil, yeşil, beyaz mavi, mavi ve beyaz olan bükümlü çift Cat5 teliyle tamamen aynıdır. Kahverengi ve kahverengi. Çıplak bakır tel çapı 0,51 mm'dir (kablo ölçüsü 24AWG'dir), yalıtılmış tel çapı 0,92 mm'dir ve UTP kablo çapı 5 mm'dir.

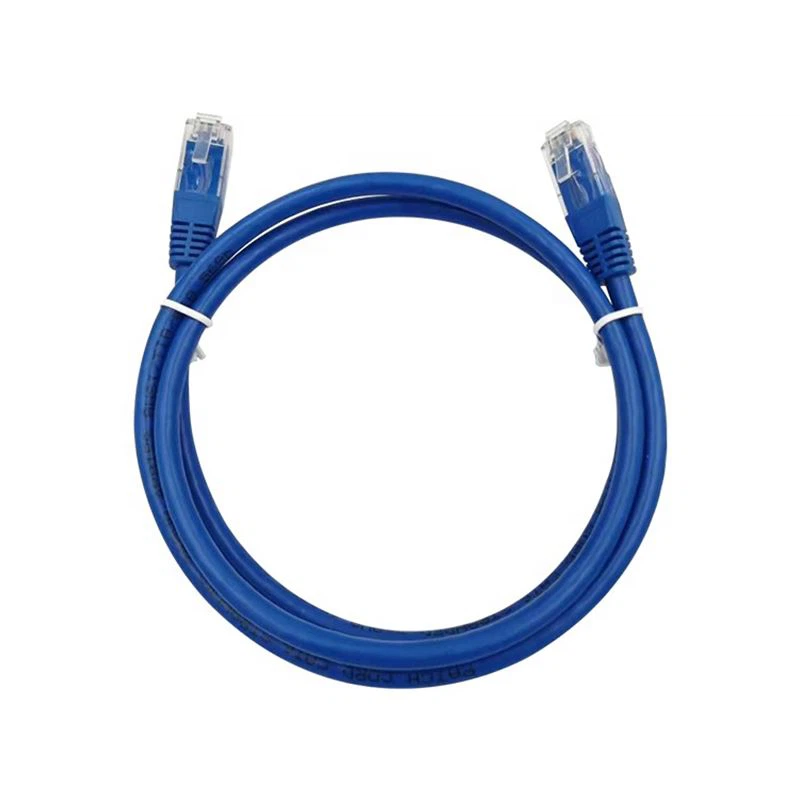

Cat5e UTP 24AWG LAN Ağ Yama Kablosu
Blendajsız bükümlü çift Kategori 5 kablo 1000 Mb/s'ye kadar iletim bant genişliği sağlayabilse de, genellikle pahalı özel ekipmanların desteğini gerektirir. Bu nedenle, masaüstü anahtarının bilgisayara bağlantısını gerçekleştirmek için genellikle yalnızca 100Mb/s Hızlı Ethernet'e uygulanır. Gelecekte ağınızı Gigabit Ethernet'e yükseltmeye hazır değilseniz, yatay kablolamada Süper Kategori 5 blendajsız bükümlü çift kullanmak isteyebilirsiniz.

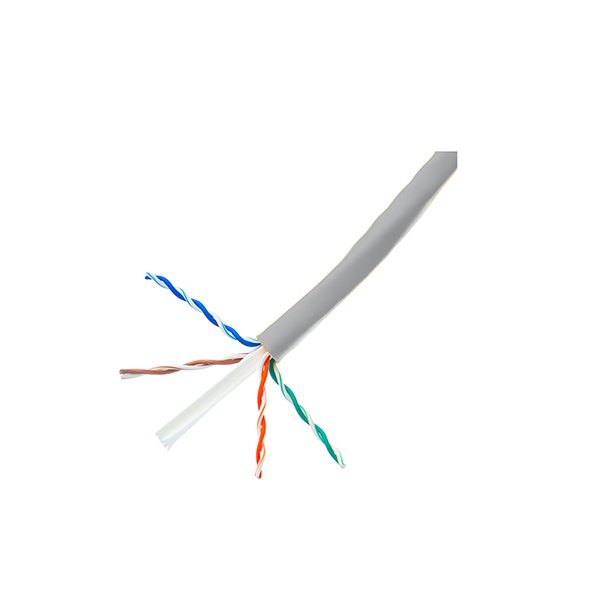

ekransız bükümlü çift Cat6 tel
Korumasız bükümlü çift Cat6 telinin parametreleri büyük ölçüde iyileştirildi ve bant genişliği de 250 MHz veya daha yükseğe çıkarıldı. Blendajsız bükümlü çift Cat6 teli, görünüm ve yapı olarak Cat5 veya Cat5e bükümlü tel çiftlerinden farklıdır. Sadece yalıtılmış çapraz iskeleti arttırmakla kalmaz, aynı zamanda dört çift bükümlü çifti çapraz iskelete yerleştirirler. Olukların içinde ve kablonun çapı da daha kalındır.

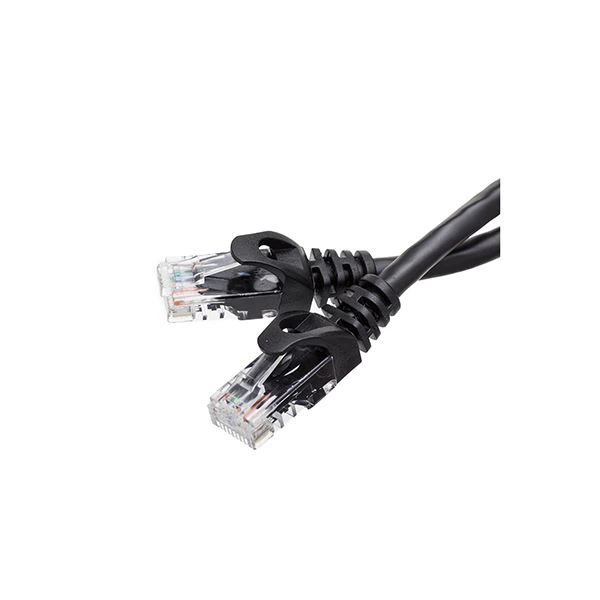

Korumasız UTP Cat6 Ethernet Ağ Yama Kablosu
Kablonun ortasındaki çapraz iskelet, uzunluğun değişmesiyle birlikte döner ve dört çift bükümlü çiftin göreceli konumlarını korumak için dört çift bükümlü çift iskeletin oluklarına sıkışır, böylece denge özelliklerini geliştirir. kablo ve karışma zayıflaması. Ayrıca kablonun dengeli yapısının montaj işlemi sırasında zarar görmemesi garanti edilmektedir. Korumasız bükümlü çift Cat6 çıplak bakır tel çapı 0,57 mm'dir (tel ölçüsü 23AWG'dir), yalıtımlı tel çapı 1,02 mm'dir ve UTP kablo çapı 6,53 mm'dir.
